قطعة أثرية WI/Fiesta Image White Pixel

النظام: 1.5T Signa Twin Excite II (إصدار البرنامج 11.0M4)

المشكلة/الأعراض

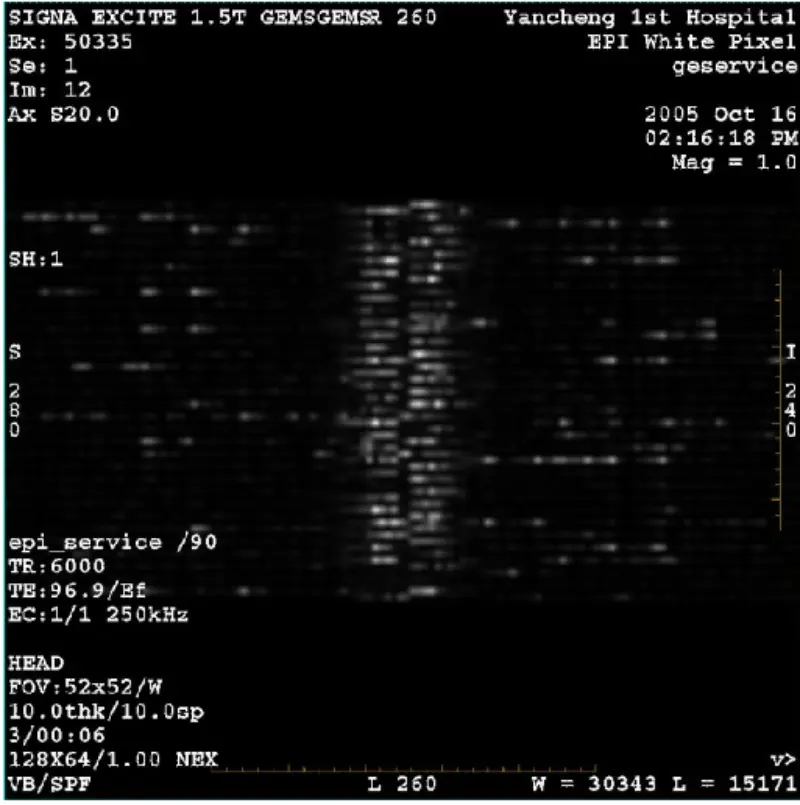

صورة DWI (وضع التكبير/التصغير والوضع الكامل) وfiesta (وضع التكبير/التصغير والوضع الكامل) تحتوي على شبكة مرئية أو قطعة أثرية قصيرة بغض النظر عن استخدام ملف الجسم أو ملف الرأس، تبدو الصورة الروتينية الأخرى طبيعية

تاريخ استكشاف الأخطاء وإصلاحها/تلميح

1. فحص الرقائق فائق الأداء، والنتيجة هي النجاح.

2. قم بإزالة جسر المريض، ولم يتم العثور على أي عملة معدنية أو معادن أخرى.

3. قم بمعايرة جميع المصطلحات باللون الأخضر.

4. قم بتشغيل Zoom وBACC بالكامل.

5. قم بتشغيل Zoom وEPT بالكامل. والنتيجة هي أن البكسل الأبيض شديد وتمرير العناصر الأخرى

بما في ذلك الرأس والجسم. قيمة ثبات الطور B0 موجودة في المواصفات.

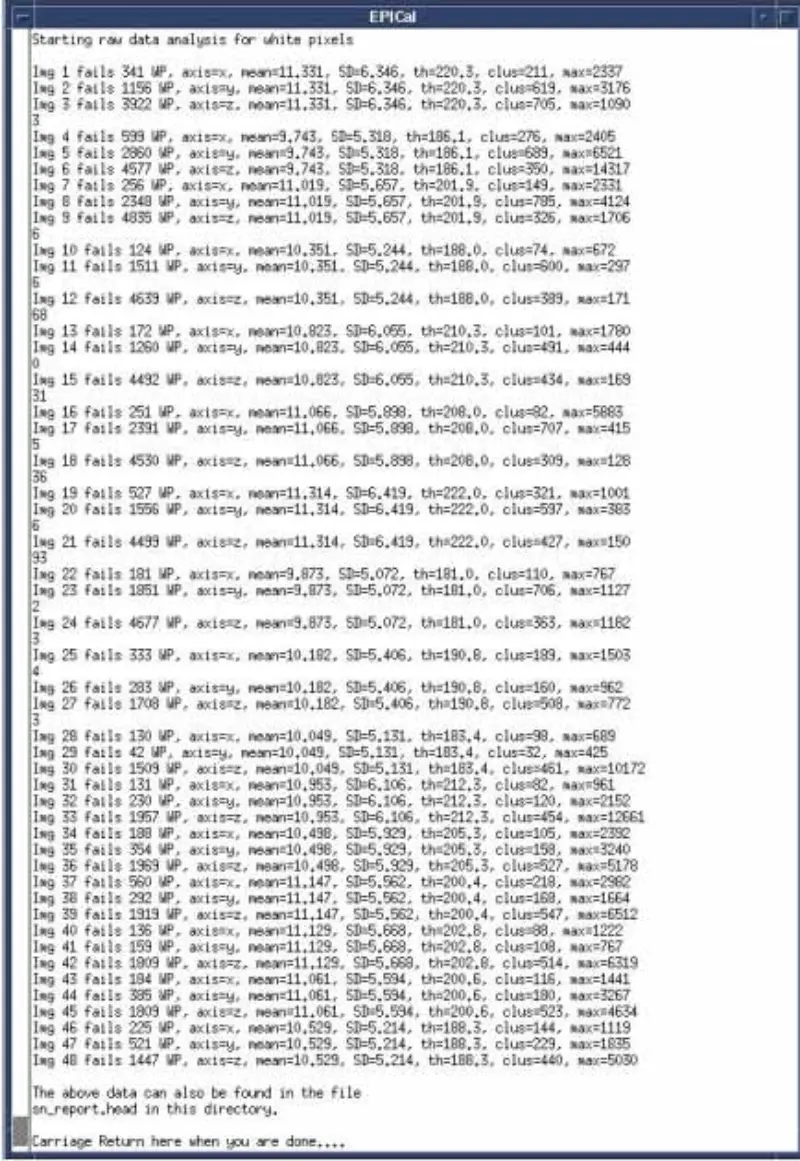

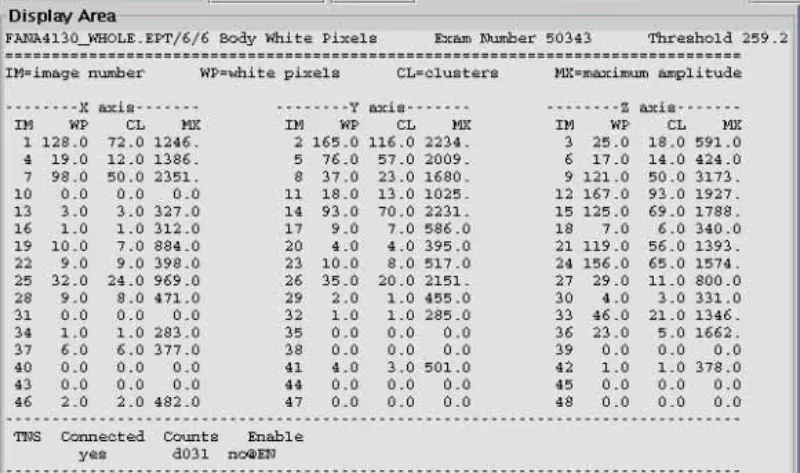

6. قم بإجراء اختبار البكسل الأبيض، وقد فشلت جميعها.

7. قم بتشغيل SPT بكل تمريرة. يتم اجتياز جميع اختبارات ثبات التدرج بشكل خاص.

8. محاكاة وفحص عناصر البيئة المحيطة بالمغناطيس، بما في ذلك المروحة ومكبر الصوت والحاقن والرأس البارد وما إلى ذلك.

9. قم بتعطيل مستشعر درجة الحرارة وSRI وPAC والجدول، ولا تزال المشكلة قائمة.

10. افصل كابل الاستقبال من وحدة I/F بخزانة النظام (الجسم J2 والرأس J5)، وأضف فاصل 50 أوم وكتلة التيار المستمر إلى موصل خزانة النظام. EPT مسح الرأس والجسم بالبكسل الأبيض. النتيجة هي النجاح. تأكد من أن المشكلة ليست في خزانة النظام. أعد الاتصال. استقبل الكابل في خزانة النظام I/F

11. افصل الألياف الضوئية ذات المحرك المتدرج X وY وZ من لوحة GP ومسح رأس البكسل الأبيض ومسح الجسم لـ EPT. النتيجة هي النجاح. تشير إلى أن البكسل الأبيض ناتج عن التدرج. رأيت أن البكسل الأبيض لا يوجد إلا على محور واحد. ثم استبدل لوحة SGA PS وGP، ولكن لا تزال المشكلة قائمة. أعد توصيل الألياف الضوئية ذات المحرك المتدرج X وY وZ.

12. قم بتعطيل DD/TR في SSM. افصل كابل DD من جدار القلم (J72، J73، J74، J75، J75)، ومسح رأس البكسل الأبيض والجسم. والنتيجة هي أن تمريرة الرأس وفشل الجسم. لم يتم ضبط ملف الجسم، لذلك يمتص ملف الجسم الإشارة. وبالتالي فشل تمرير الرأس والجسم. من أجل التحقق من خصمنا، قم بتوصيل كابل التمديد بملف الرأس ووضع ملف الرأس خارج تجويف المغناطيس، وقم بمسح البكسل الأبيض للرأس. في الواقع، النتيجة هي فشل الرأس. أعد توصيل كابل DD واحد فقط في Pen Wall ومسح رأس وجسم البكسل الأبيض EPT. والنتيجة هي أن كل شيء فشل. تأكد من أن لوحة DD ولوحة التقسيم ليست هي السبب.

13. أعد توصيل كبلات DD في Pen Wall. افصل كابل T/R Bias BNC للجسم والرأس عند فحص رأس وجسم البكسل الأبيض SSM.EPT. والنتيجة هي أن كل شيء فشل. أعد توصيل كابلات تحيز الجسم والرأس التي تمت إزالتها. افصل كابل إخراج الرأس والجسم عند مسح البكسل الأبيض SRFDII.EPT. والنتيجة هي أن كل شيء فشل. وأكد أن المشكلة ليست في SRFDII AMP وSSM.

14. افصل كبلات I وQ في وضع Hybrid. قم بتشغيل فحص البكسل الأبيض للرأس EPT. فشلت النتيجة. المشتبه به الهجين. استبدال الهجين. لكن المشكلة لا تزال.

15. قم بإزالة الغطاء الأمامي للمغناطيس. افحص الكابل الأرضي لدرع التردد اللاسلكي وكابل مستشعر درجة الحرارة. الكابل على ما يرام.

16. قم بإزالة ملف الجسم RF من TRM. قم بتشغيل فحص البكسل الأبيض للرأس EPT، فشلت النتيجة.

17. قم بإزالة درع التردد اللاسلكي من TRM. قم بتشغيل مسح البكسل الأبيض EPT مع وجود درع RF خارجًا. فشلت النتيجة. استبدل درع التردد اللاسلكي وقم بتشغيل مسح البكسل الأبيض EPT. لا تزال المشكلة.

السبب الجذري/الحل

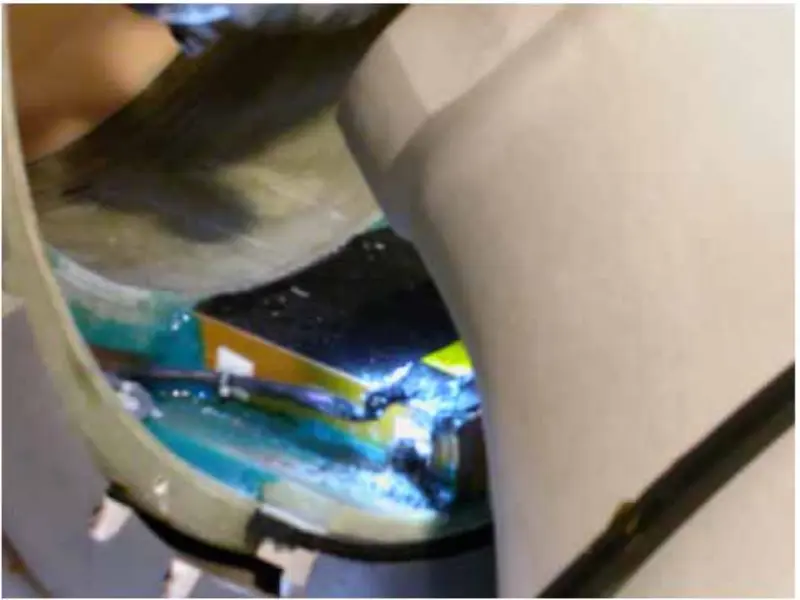

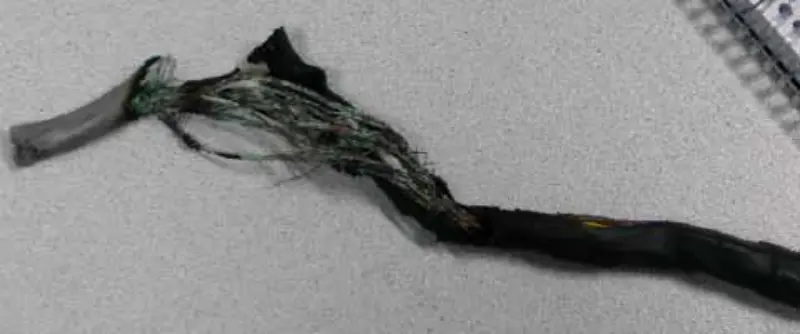

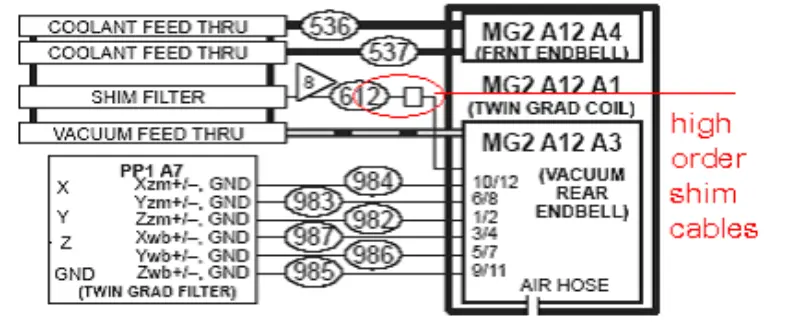

من خلال الإجراء والتحليل أعلاه، نستنتج أن المشكلة يجب أن تكون ناجمة عن ملف التدرج. لذلك نقوم بإزالة الغطاء الأمامي والخلفي للمغناطيس، ونقوم بفحص وربط البراغي المتعلقة بالملف المتدرج. بعد إزالة الغطاء الخلفي للمغناطيس، نجد أن كابل الرقائق عالي الجودة قد احترق إلى كابل أسود.

نظرًا لعدم وجود خيار الرقائق ذات الترتيب العالي في هذا الموقع، فقد قمنا بقطع كابل الرقائق عالي المستوى. نقوم بتقشير الكابلات بشكل منفصل وربط كل كابل باستخدام الشريط اللاصق المعزول. قم باستعادة كل شيء، وقم بتشغيل فحص البكسل الأبيض EPT. كل شيء يمر. بعد هذا الإصلاح المحلي، أصبح النظام على ما يرام. لا يوجد بكسل أبيض كما كان من قبل في صورة DWI وFiesta.

يجب أن تتلف الكابلات ذات الترتيب العالي في المصنع. تجاورت الكابلات التالفة معًا وشكلت العديد من الدوائر الصغيرة. عند إجراء مسح DWI، تسببت الدائرة في حرارة أكبر بكثير من أي مسح آخر. لذلك تحترق الكابلات يومًا بعد يوم وتؤثر على فحص DWI. في الواقع، مع مرور اليوم، يصبح التأثير أكثر خطورة.
