التصوير بالرنين المغناطيسي GE Mega Switch لتركيب SV 1.5T واختباره ودعم ما بعد البيع

عزيزي العميل، عند استلام هذا المنتجغي 5337137-8, غي 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  يرجى الرجوع إلى الرسومات للاتصال الصحيح.

باعتبارها الوحدة الأساسية لتوزيع الإشارة والتحكم فيها، تتميز Mega Switch بتكامل متعدد المنافذ ومعالجة إشارات النطاق الترددي العالي والتصميم المعياري. وهو يدعم التشغيل المتوازي لقنوات الملف المزدوج للمنفذ A/B، مما يتيح وظائف مثل تعديل انحياز MC، وتحويل إشارة MUX، وإرسال واستقبال إشارة التردد اللاسلكي. تتم مراقبة حالة النظام في الوقت الفعلي من خلال مؤشرات LED واتصالات SRI.

يتم تصنيف واجهات Mega Switch إلى أربع مجموعات وظيفية:

1. واجهات منفذ الملف

2. المنفذ A (J18، J21): يرسل إشارات MC، وطاقة المضخم، وإشارات التحكم MUX إلى الملف؛ يتلقى معرف الملف، وإشارة تمكين TX، وإشارة RF ذات 8 قنوات.

المنفذ B (J17، J22): يؤدي نفس الوظائف التي يؤديها المنفذ A لملف المنفذ B 1页.

3. واجهات الوحدة الخارجية

4. تفاعل DM-Lite (J11، J5): يسترد تحيز MC، وإشارات التحكم، وطاقة AUX

1. مصدر الطاقة (J102-1، J102-2): يحصل على طاقة التيار المستمر من صندوق المنظم

5. واجهات الاتصالات RRX

6. نقل الإشارة (J1): يرسل إشارات RF ذات 8 قنوات بتردد 16 ميجاهرتز إلى RRX

إشارات التحكم (J2، J107): تستقبل إشارات التحكم R1 وإشارات R1 القوية من RRX

الطاقة والتحكم (J108): ينقل الطاقة والتحكم في TNS وإشارات الساعة إلى RRX

7. رصد الحالة وواجهات الاتصال

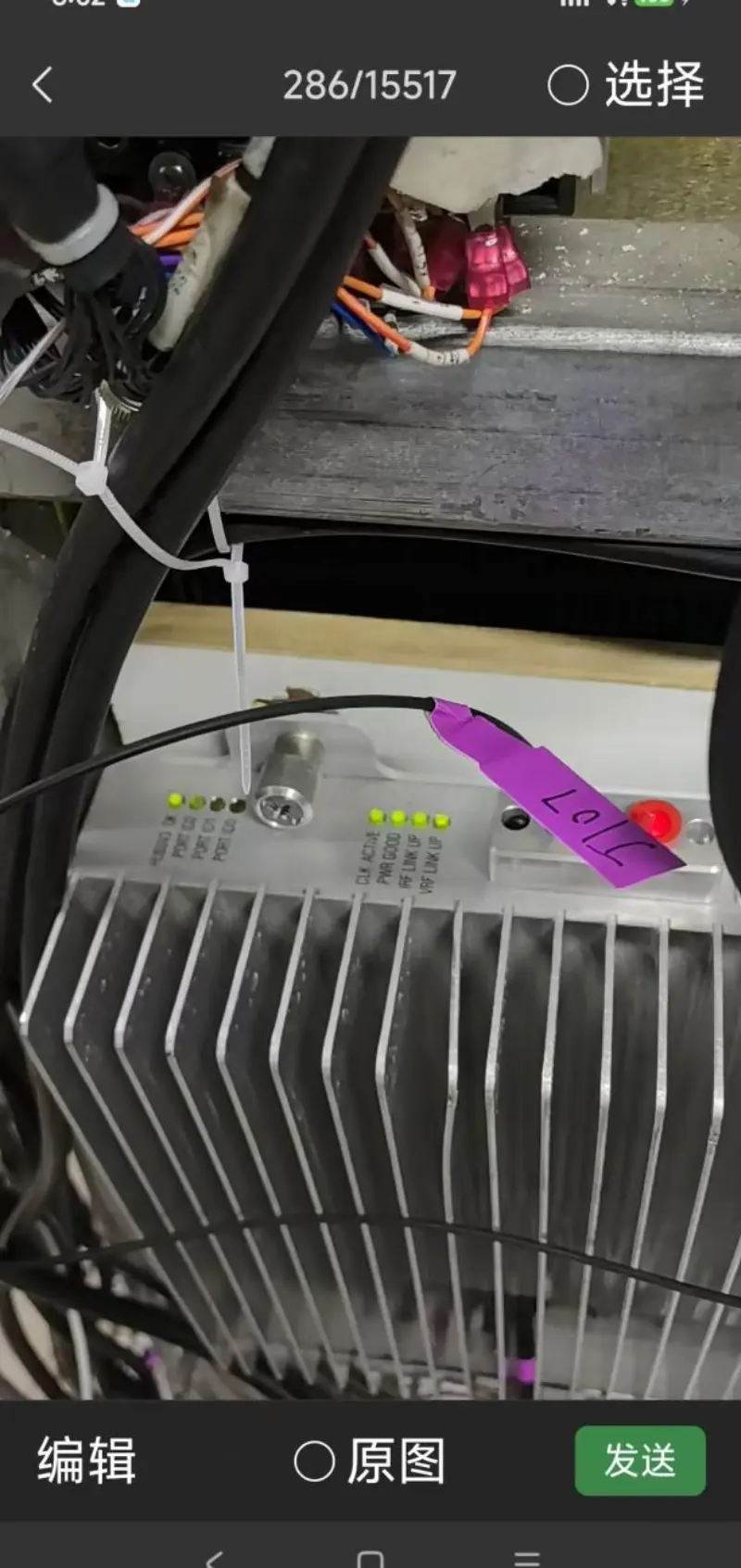

8.مؤشر LED (J15): يتصل بمؤشرات LED لمعرف الملف في LPCA

اتصال SRI (J20): يتيح تبادل البيانات مع مدخلات إشارة SRI الخارجية (J100، J103-J106): استقبال إشارات التردد اللاسلكي من Body Preamp، وإشارات الاسترجاع من Exciter، وإشارات الضوضاء من هوائي TNS، وإشارات LO، وساعة 80 ميجاهرتز من Exciter

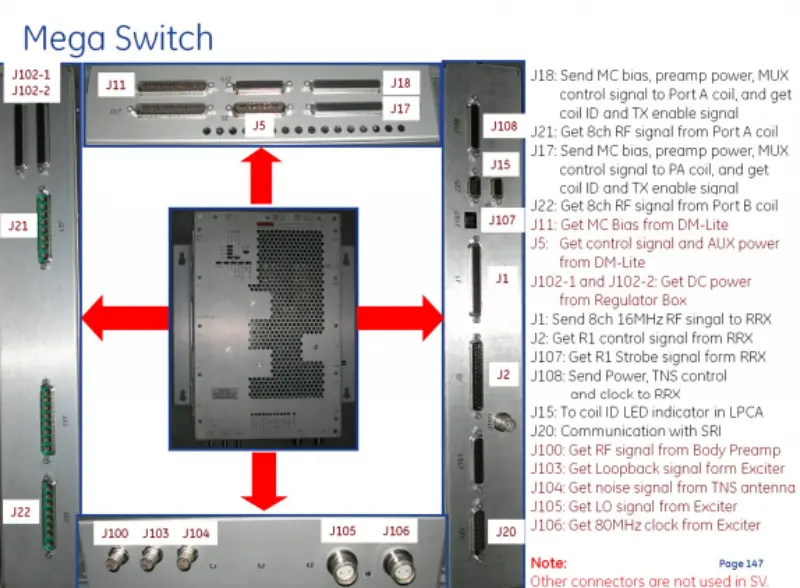

J18: أرسل إشارة MC، وطاقة المضخم، وإشارة التحكم MUX إلى الملف Port A، واحصل على معرف الملف وإشارة تمكين TX.

J21: احصل على إشارة RF ذات 8 قنوات من الملف A في المنفذ.

J17: أرسل إشارة MC، وطاقة المضخم، وإشارة التحكم MUX إلى ملف المنفذ B، واحصل على معرف الملف وإشارة تمكين TX.

J22: احصل على إشارة RF ذات 8 قنوات من ملف المنفذ B.

J11: احصل على MC Bias من DM - Lite.

J5: احصل على إشارة التحكم وطاقة AUX من DM - Lite.

J102 - 1 وJ102 - 2: احصل على طاقة التيار المستمر من صندوق المنظم.

J1: أرسل إشارة تردد لاسلكي ذات 8 قنوات بتردد 16 ميجاهرتز إلى RRX.

J2: احصل على إشارة التحكم R1 من RRX.

J107: احصل على إشارة R1 القوية من RRX.

J108: أرسل الطاقة والتحكم في TNS والساعة إلى RRX.

J15: لمؤشر LED لمعرف الملف في LPCA.

J20: التواصل مع SRI.

J100: احصل على إشارة التردد اللاسلكي من Body Preamp.

J103: احصل على إشارة الاسترجاع من المثير.

J104: احصل على إشارة الضوضاء من هوائي TNS.

J105: احصل على إشارة LO من Exciter.J106: احصل على ساعة بتردد 80 ميجاهرتز من Exciter.

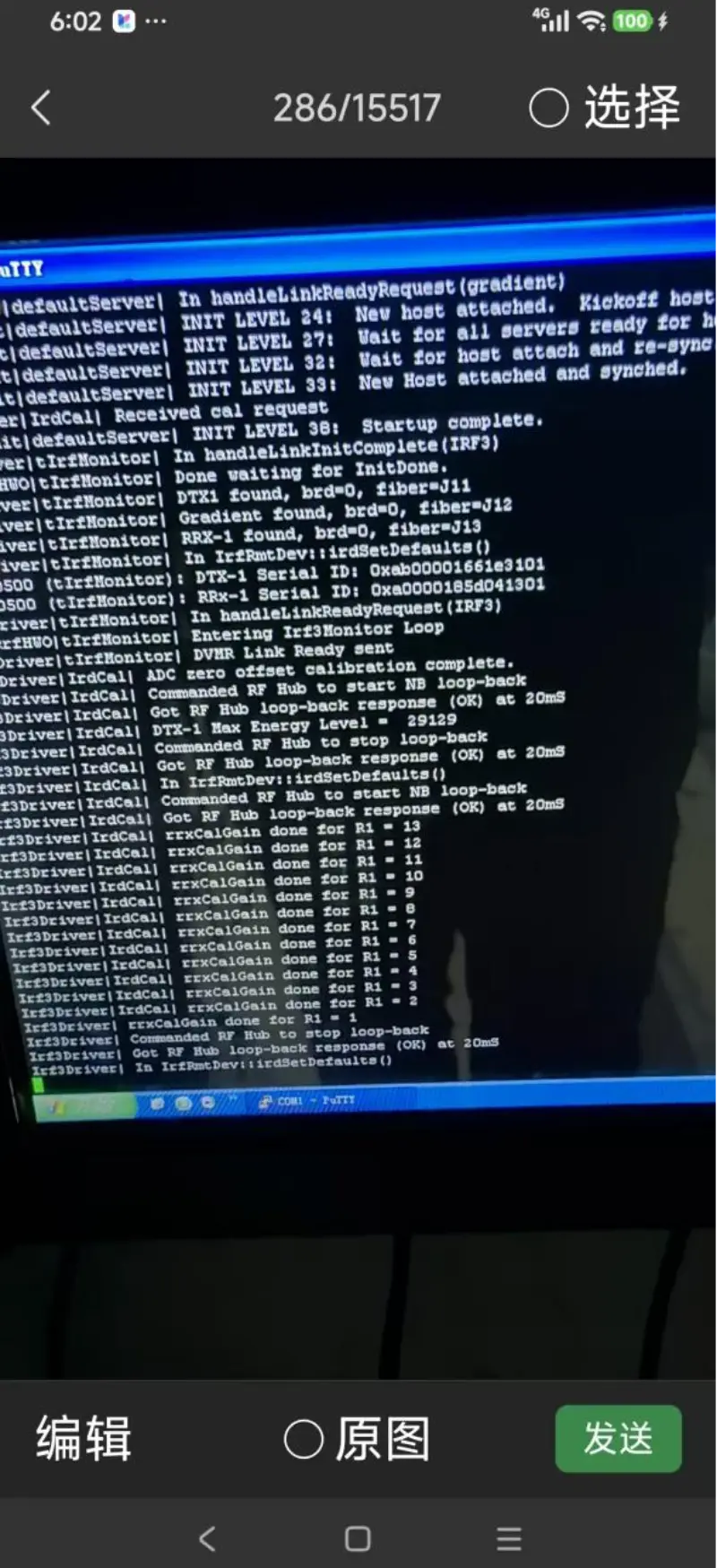

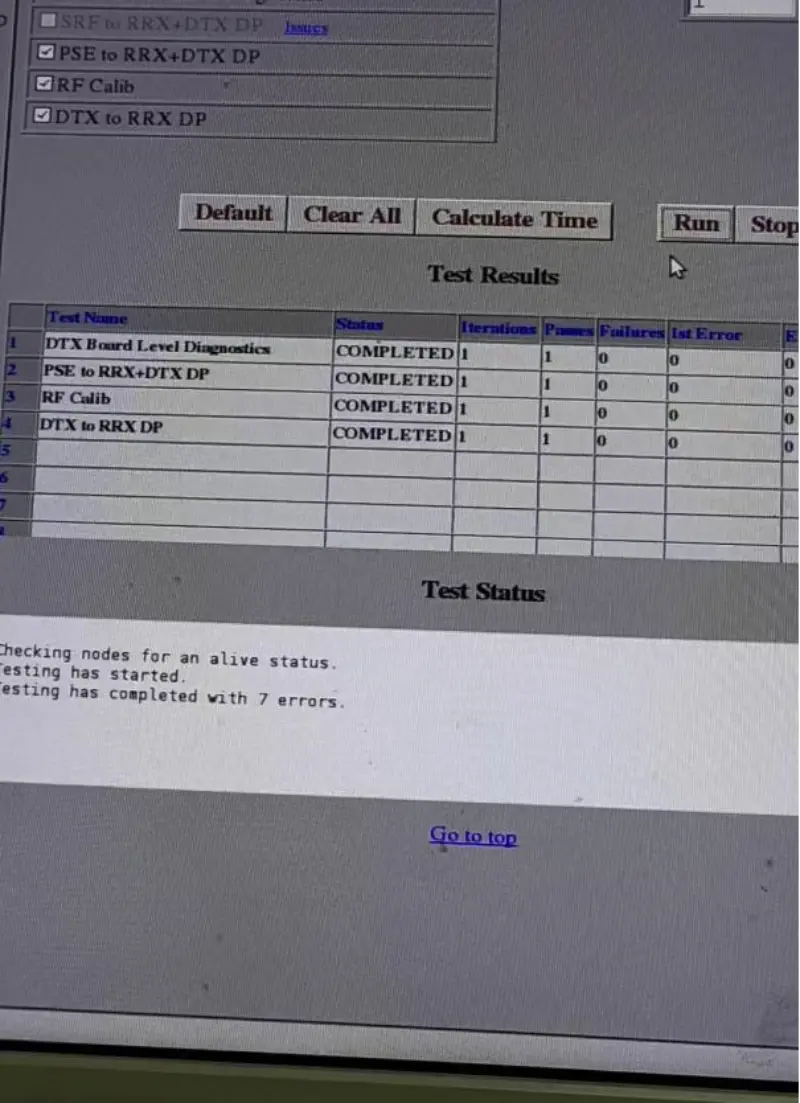

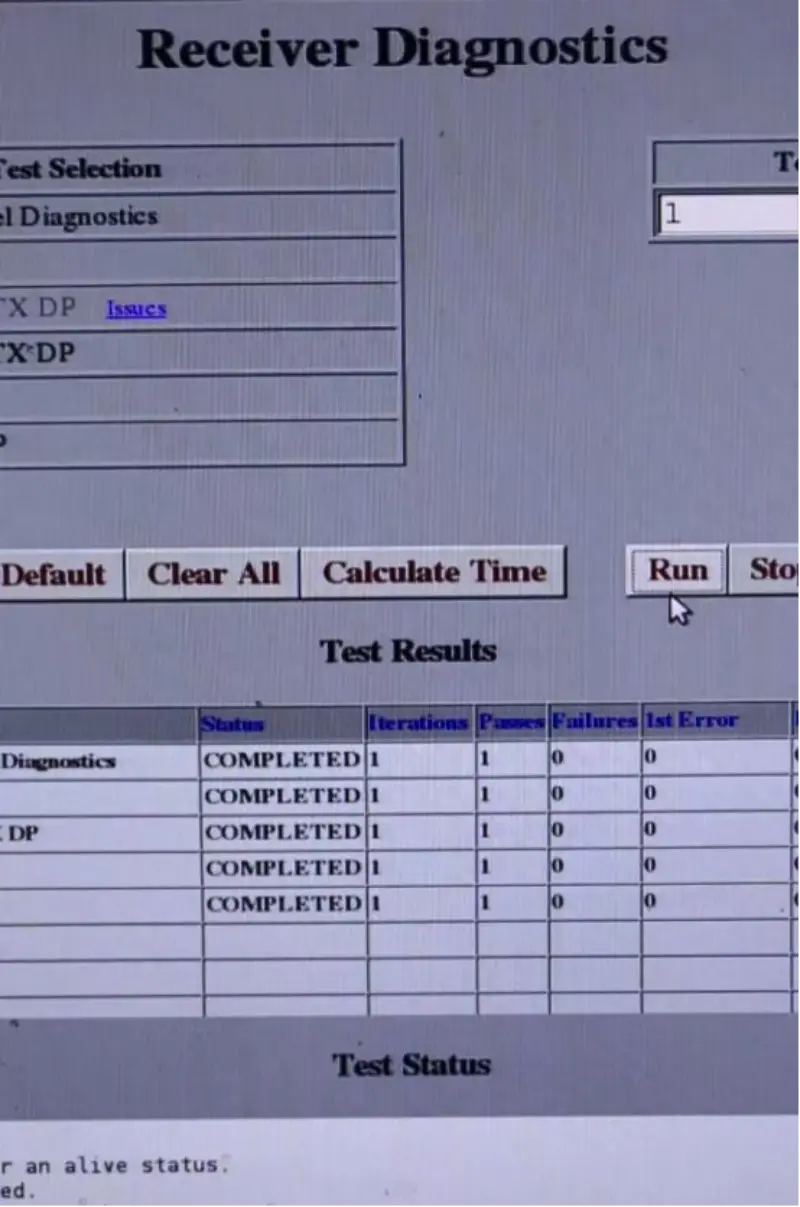

نحن نقدم اختبار الخدمة على مستوى المصنع، مما يضمن خضوع كل آلة لفحص صارم بنسبة 99.9% قبل الشحن، باتباع إجراءات اختبار مصنع GE، بما في ذلك اختبار أداء نقل الإشارة، واختبار أداء استقبال الإشارة، والتشخيص على مستوى اللوحة، واختبار أداء التردد اللاسلكي، واختبار رابط الاتصال. باختصار، يتم بذل كل شيء لضمان رضا العملاء وتقديم خدمة عالية الجودة.
