استكشاف الأخطاء وإصلاحها لملف Cardic 8ch منخفض SNR

المشكلة/الأعراض

عند استخدام مسح لفائف القلب ذو 8 قنوات، فإن الصورة SNR ليست جيدة. ابحث عن إشارة منخفضة جدًا عند استخدام المسح اليدوي.

السبب الجذري/الحل

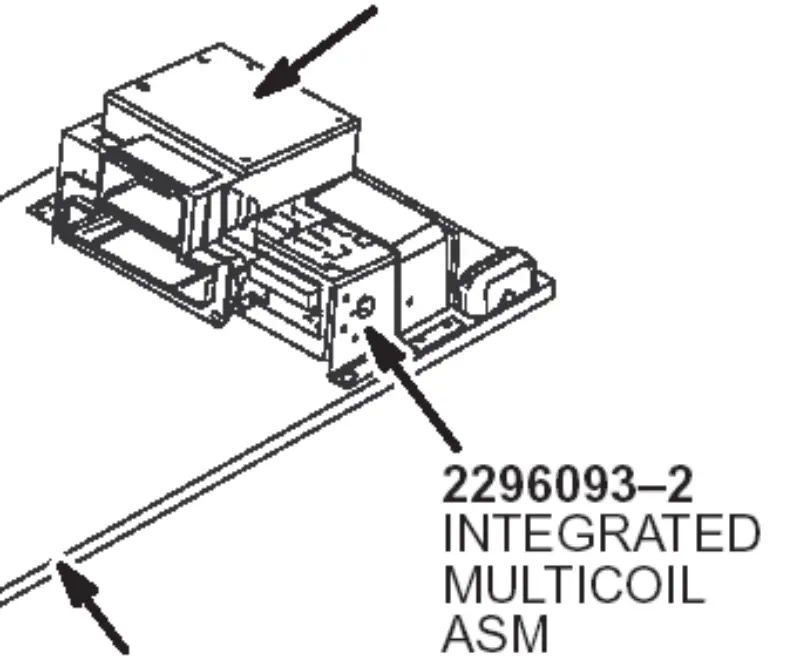

اللوحة الأم ASM متعددة الملفات المدمجة سيئة. (ديناترون، IC: HC105)

تاريخ استكشاف الأخطاء وإصلاحها/تلميح

1. استخدم اختبار تشغيل الملف القلبي ذو 8 قنوات SNR، حيث تفشل جميع القنوات.

2. استخدم أدوات MCRT للتحقق من نسبة الإشارة إلى الضوضاء (SNR) ذات 8 قنوات، وتمرير كل القنوات. ثم يجب أن يكون الملف لديه مشكلة.

3. اطلب ملفًا جديدًا، لكن المشكلة نفسها. الصورة أيضًا منخفضة نسبة الإشارة إلى الضوضاء (SNR).

4. تحقق من قوة محرك الوحدة وجميع قنوات لوحة الإدخال/الإخراج STIF وIRF. ال

8 قنوات على ما يرام.

5. استبدل ASM متعدد الملفات المتكامل بصورة القلب الطبيعي ذو 8 قنوات.

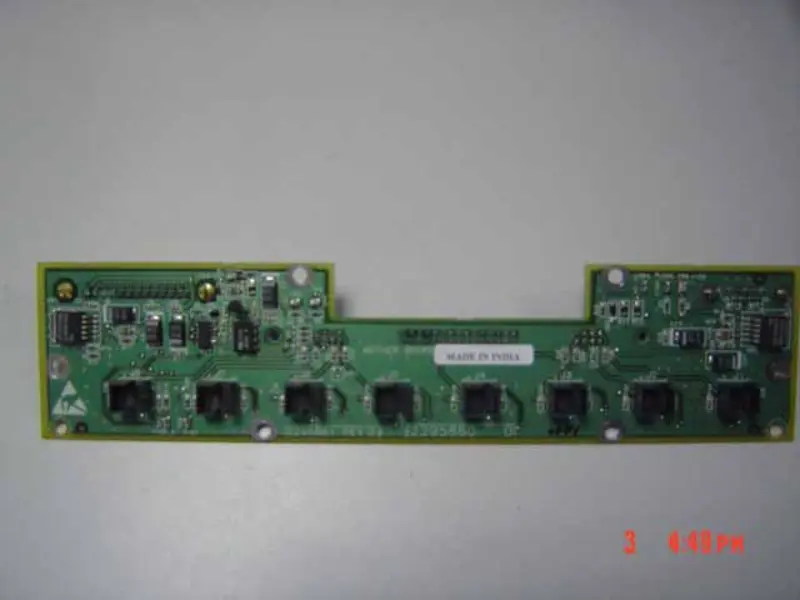

6. تحقق من اللوحة الأم، وابحث عن HCT04(6反向器) والديناترون تالف.

تعلُّم:

عندما نحدد مكان فشل 8 قنوات هو جانب الملف في حالة استخدام أدوات MCRT، فمن الأفضل أن نتحقق من القناة 8 في موقع آخر.
