قطعة أثرية FSE وGRE

النظام: MR 0.35T بحفاوة بالغة

المستشفى: مستشفى داتشينغ لحقل النفط العام

المشكلة/الأعراض

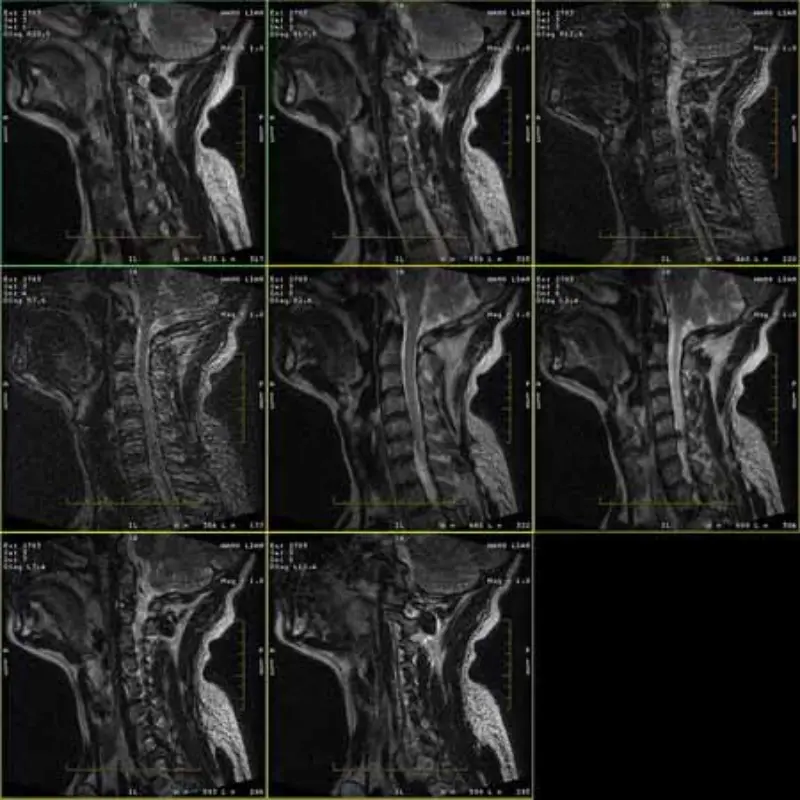

تحتوي صور بروتوكولات FRFSE وGRE على صور شبحية وأحيانًا تظهر صور منخفضة SNR في سلسلة واحدة. لكن صور بروتوكول SE طبيعية.

يرجى النظر في إرفاق الصور.

تاريخ استكشاف الأخطاء وإصلاحها/تلميح

1. هذه المصنوعات تحدث فقط في صورة بروتوكولات FRFSE وGRE، ولكن بروتوكول SE

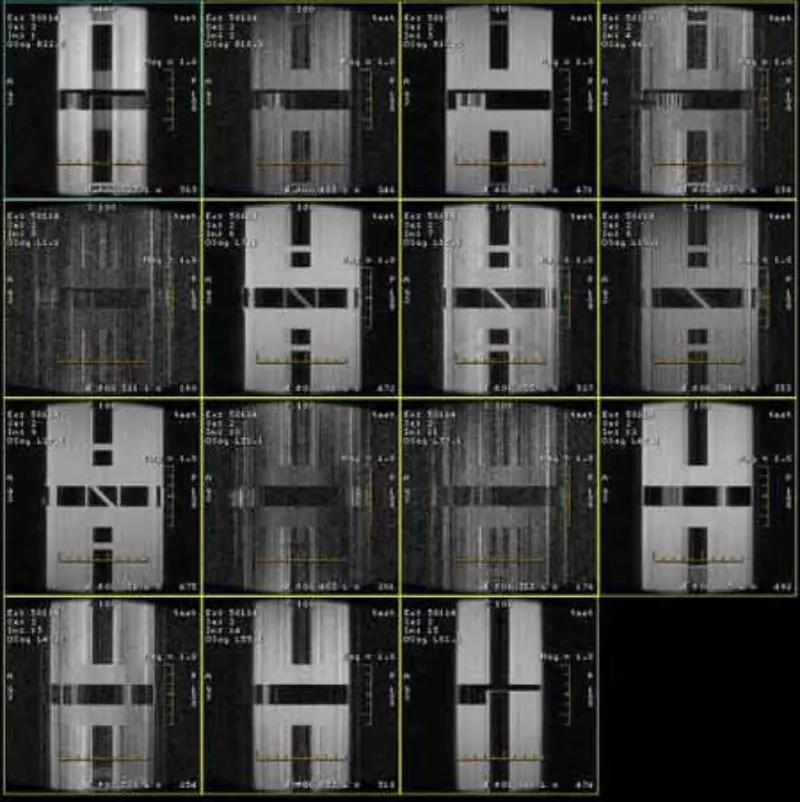

الصور لا تظهر أبدا . قم بإجراء فحص سريع لـ Head SPT، حيث أن نسبة SNR للرأس هامشية (حوالي 8.2).

2. تحقق من باب التردد اللاسلكي، وطاقة الإضاءة، وطاقة TCU، ومصدر طاقة PAC، وشاشة العرض المغناطيسية، وكل شيء على ما يرام.

3. تم تبديل مكبرات الصوت المتدرجة والمرشحات الموجودة على SRU والكابلات، ولا تزال القطعة الأثرية تحدث في نفس البروتوكولات.   الصفحة 3 من 3

4. اختبار الأجزاء أدناه في موقع آخر، كل شيء على ما يرام. التدرج PSU، TYMEII، SCA، IPG II، UCERD، RF Amp، RFI، MSHS وملف الرأس

5. تحقق من خاصية الصمام الثنائي DD وكابلات DD والجهد العالي، كلها طبيعية.

6. قم بتعطيل إخراج إشارة التردد اللاسلكي لـ UCERD، اختفت القطعة الأثرية.

7. قم بتبديل جهاز الاستقبال واستقبال الكابلات وتجاوز MA، لا تزال المشكلة موجودة.

8. قم بفك ملف الجسم، وضعه خارج المغناطيس، وقم بتوصيل جميع الكابلات والمسح الضوئي مرة أخرى، لا تزال القطع الأثرية موجودة.

9. نتحقق من مصدر الطاقة والأرضي ونجد أن الموصل الأرضي الموجود في PP (غرفة المغناطيس) فضفاض جدًا. نقوم بتشديده وفحصه مرة أخرى، وقد تحسن رأس SNR

(رأس SNR: 8.9)

السبب الجذري/الحل

أخيرًا نجد أن شخصًا ما يقوم بتوصيل سلك واحد من 1 من 3 أسلاك حية لطاقة جهاز الرنين المغناطيسي

التوريد خارج قسم MR دون إذن. بعد إزالة السلك والمسح الضوئي مرة أخرى، يعود النظام إلى وضعه الطبيعي وتكون نسبة الإشارة إلى الضوضاء (SNR) في الرأس 9.3.

لذا فإن جودة مصدر الطاقة ستؤثر على جودة الصورة.
